JIS試験用板ふるい

金属製板ふるい(JIS Z 8801-2:2000)
Test sieves of perforated metal plate

ふるいの枠の寸法

項目 寸法
 直径(D1及びD2) 300 200
 深さ(H1) 100,60 100,60,45
 枠板の厚さ  ふるい面から上の部分(t1) 0.6 0.6
 ふるい面から下の部分(t2) 1.0 1.0
 許容差  枠の上面から5mm下で測った内径(D1)
300 -0
+0.6
200 -0
+0.6
 ふるい面から下の部分の枠の外径(D2)
300 -0.1
-0.7
200 -0.1
-0.7

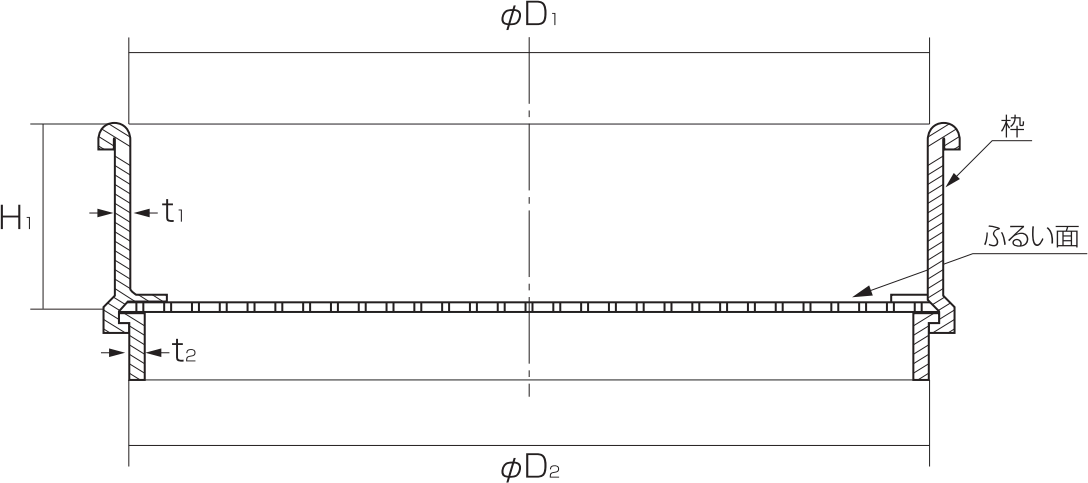

k0002-02
※備考 図は形状の一例を示すもので、構造を規定するものではない。

ふるいの材料

項目 材料
JIS H 3100の C2720R
JIS G 4305の SUS304
JIS G 3101の SS400
円筒形の枠 JIS H 3100の C2720R
JIS G 4305の SUS304



円孔に対するピッチの測定 角孔に対するピッチの測定
円孔に対するピッチの測定図 角孔に対するピッチの測定図
