パンチングメタルの基礎知識

パンチングメタルとは、金属等の板にパンチングプレスの金型で穴開け加工を施した、板の名称です

”仕様用途”や”材質”等については、下記URLにて詳しくご説明しております

是非ご確認下さい！🔎

↓↓

https://www.okutanikanaami.co.jp/punching/

パンチングメタルは、

板厚(t)×孔径(D)×ピッチ(P)で仕様を表します

板厚(t)‥板の厚み

孔径(D)‥孔のサイズ

ピッチ(P)‥孔の中心から中心までの間隔

そして、孔の並び方を「配列」といいます

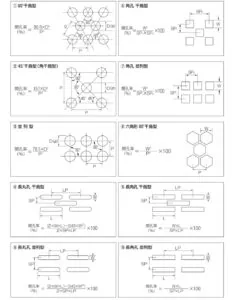

配列の種類

配列には様々な種類がございます

最も一般的な配列は、60°チドリです

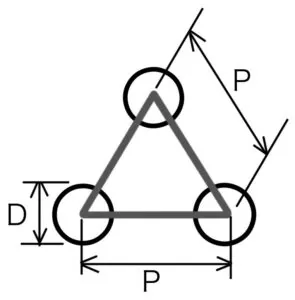

60°チドリは、孔が60°(正三角形)に並んでいます

※チドリというのは、上下や左右を揃えず互い違いに配置されていることを表します

その他にもサイコロの5の目の並びをしている45°チドリや、縦横が真っ直ぐに並ぶ 並列、等の配列がございます。

手送りピッチについて

上記では基礎知識と配列についてご説明をさせて頂きました

下記では「手送りピッチ」について、ご説明をしたいと思います

皆様、手送りピッチとは何か ご存知でしょうか？

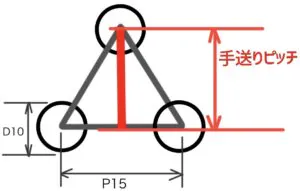

60°チドリの場合、下記の赤色の寸法を手送りピッチといいます

手送りピッチはピッチによって変わりますが、計算方法は簡単です💡

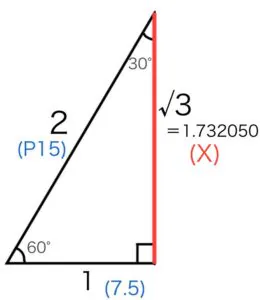

中学生で習ったあの懐かしの「三平方の定理」を使用します

例)孔径(D)10×ピッチ(P)15の場合

三平方の定理に当てはまると…

1:7.5＝1.732050:x

x＝7.5×1.732050

x＝12.990375

よって、P15 60°チドリの場合の手送りピッチは12.99となります

しかし毎回この計算をするのは正直大変…ですよね⁉

ということで、もっと簡単に計算ができる裏技をご紹介します🤫

それは、ピッチ(P)に×0.866をするだけです！

P1５の場合は、P15×0.866＝12.99

あっという間に手送りピッチを算出することが出来ます👏

しかし、それぞれのメーカーが所持している金型によって、手送りピッチの数値は前後する場合がございます（メーカーによって、若干の差が生じます）

より正確な手送りピッチを知りたい方は都度お問い合わせ下さい☎
