皆さんこんにちは！　ジュシーちゃんです！⸜(･ิᴗ･ิ๑)⸝ 今日は引き続き弊社の新サンプルを詳しく紹介したいと思います！ 前回ご紹介致しました三種類の中、大開孔率（高開口率）パンチングのサンプルがございまして、こちらを詳しく見せたいと思います。



大開孔率（高開口率）パンチングの定義は：

1. 丸孔は 70%以上の開孔率
2. 角孔・六角形孔は 80%以上の開孔率
3. 骨・隙間が最小 0.5mm『極狭ピッチ』（板厚の半分前後の骨・隙間）　

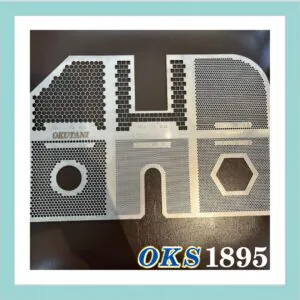

この約５０センチの板になんと！６種類の仕様を載せてあります！

丸孔、六角形孔、角孔などの仕様がで一枚に集まってますね！

















今回のサンプルの仕様は下記です：

奥谷金網製作所　大開孔率（高開口率）パンチング　サンプル

• 材料：SUS304 　

• 表面：2B材　

• 板厚：1mm



詳しい仕様：

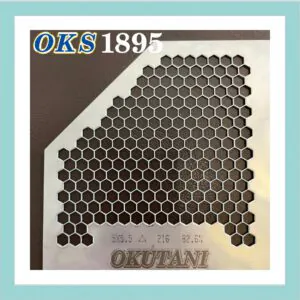

左上：大開口率パンチ 六角形穴 孔径 5mm ピッチ 5.5mm 60°千鳥 当社品番 X4111 開孔率82.6％

　 　

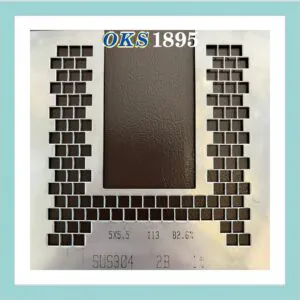

真ん中上：大開口率パンチ六角形穴 孔径 5mm ピッチ 5.5mm 平行 当社品番 X4261 開孔率82.6％

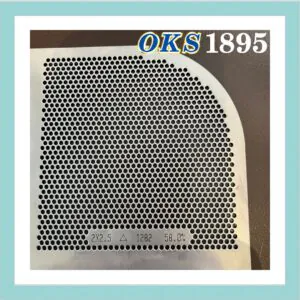

右上：スーパーパンチ丸孔 孔径 φ2mm 間隔 2.5mm 60°千鳥　開孔率率 58% 当社品番 3210

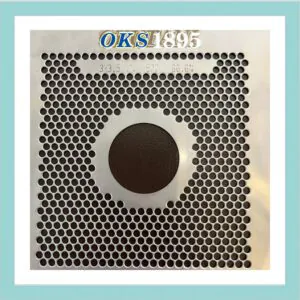

左下：　スーパーパンチ　丸孔 　孔径φ3mm 間隔3.5mm 60°千鳥　開孔率　66.6%

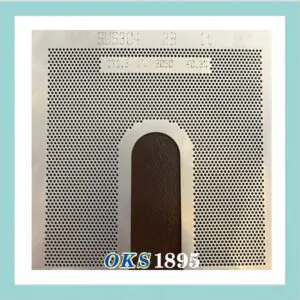

真ん中下：スーパーパンチ 丸孔　孔径 φ1mm 間隔 1.5mm 60° 千鳥開度 40.3％ 当社品番 No.3024

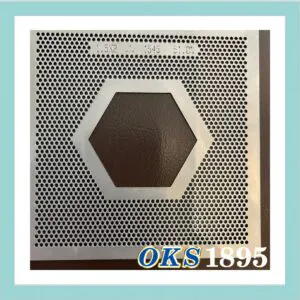

右下：スーパーパンチ　丸孔　孔径 φ1.5mm 間隔 2mm 60°千鳥開度 51% 当社品番 No.3200

































詳細は弊社大開口率パンチングページご覧いただけると思います！

『大開孔率パンチング』パンチングメタル 最大空間化への挑戦 開孔率90%以上へ!!英文名”X-OPEN AREA PUNCHING”

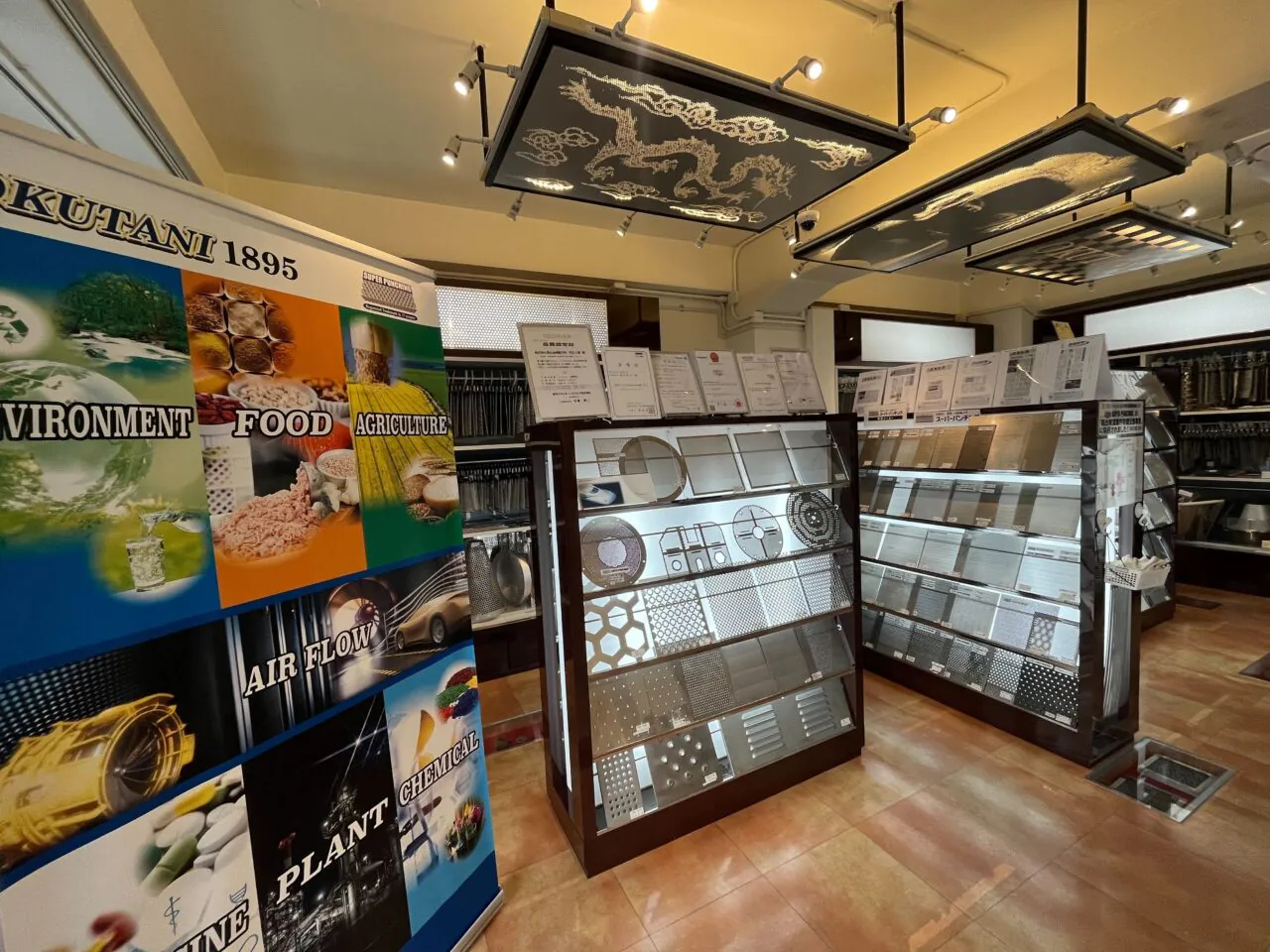

今回のサンプルには実物を見たい方もぜひ気軽に弊社ショールームへお越しくださいませ！



興味がある方はぜひお問い合わせフォーム、FAX或いはメールにご連絡下さい！
